TESTINDO INTI PERKASA _PDA test (pile driving analyzer test) adalah metode pembebanan yang bertujuan untuk mengetahui  suatu pengujian dinamik yang dilakukan dengan memberikan pukulan berulang pada tiang pondasi yang menjadi objek pengujian dengan menggunakan sistem gelombang yang ditimbulkan oleh Drop hammer, dan memakai software gelombang PDA-W. Penyelidikan PDA ini juga berfungsi untuk menilai perilaku setiap lapisan tanah ketika diberikan beban.

PDA Test ini mengacu pada ASTM D-4945 (Standard Test Method for High-Strain Dynamic Testing of Deep Foundations).

Keuntungan menggunakan PDA test adalah waktu pengerjaan relatif singkat, menghemat biaya, dan tingkat keakuratan yang tinggi. PDA melakukan uji teknis kelayakan tiang pondasi, mulai dari tiang pancang, bore pile, spun pile, square pile, beton, steel, dkk.

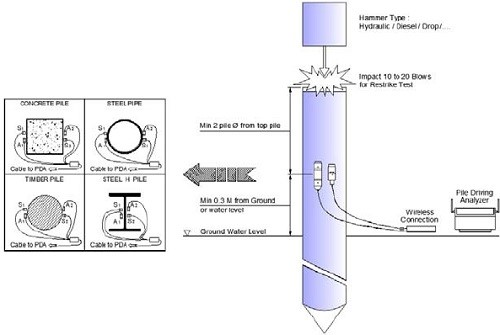

Instrument yang akan di pakai untuk PDA Test :

  • Komputer PDA
  • Sensor Transducer ( 4unit )
  • Sensor Accelerometer ( 4unit )
  • Kabel Extension Sensor ( 2unit )
  • Main Cable ( 2unit )
  • Wireless ConnectoR
  • Pelindung Sensor ( 4 unit

Peralatan pendukung ( Bor, Grinda ( mata grinda penghalus , potong beton dan potong baja ), Baut dan mur (1/4x200mm), Dyna set (1/4x8mmx25mm), Palu , Kabel Power, Genset, Mal sensor beton, Mal sensor baja, Mata bor beton (8mm) kepala Bor Baja, mata bor besi 3mm dan 5mm, Hand tab, mata tab (1/4x20mm)



Ada beberapa syarat tiang bisa diuji menggunakan metode PDA Test ini yaitu:

  •  Umur tiang harus 5 hari setelah masa pemancangan
  •  Beton berumur 21 hari terhitung setelah pengecoran
  • Bagian kepala tiang yang diuji harus dalam keadaan rata
  • Jika kondisi tiang sudah tertanam, maka harus dilakukan penggalian minimal 80-100cm



Ada beberapa data Yang perlu dicatat Sebelum melakukan pengujian PDA :

  • Daya dukung tiang
  • Gaya tekan maksimum
  • Gaya tarik maksimum
  • Penurunan maksimum
  • Penurunan permanen
  • Tinggi jatuh palu
  • Nilai keutuhan tiang
  • Panjang tiang di bawah instrumen
  • Panjang tiang tertanam
  • Nomor identifikasi pondasi tiang
  • Tanggal pemancangan
  • Bentuk dan dimensi penampang tiang
  • Panjang total tiang
  • Konfigurasi sambungan tiang
  • Data Drop Hammer yang digunakan saat pengujian DPA



Tujuan dari pengujian PDA yaitu :

o   Daya dukung aksial tiang pancang (pile)

o   Menilai efisiensi energi yang disalurkan

o   Menganalisa integritas tiang



Cakupan wilayah kerja ke seluruh provinsi di Indonesia:
